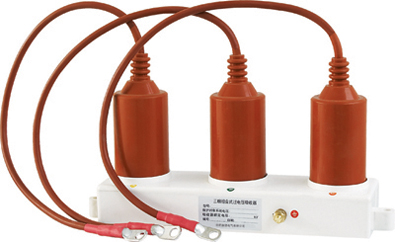

TBP-B-12.7F/131过电压保护器10KV

发布时间:2011-09-25 10:45:39.000 人气:663 来源:本站






◆概述:


本厂经过多年的研制、开发,综合国内外同行的优点于一体,九十年代推出了国内体积最小,重量最轻,密封性能好,保护性能优的过电压保护器。
三相组合式过电压保护器又叫TBP,是一种取代传统避雷器的新型过电压保护器,它能可靠的对被保护电器设备完成相—地和相—相之间的过电压保护,使被保护设备的绝缘免受雷电和操作等过电压的损坏,是普通的氧化锌避雷器所不可相比的。

◆选型:



用户可根据被保护电器设备的不同选用相应的过电压保护器,电压等级有:380V、3kV、6kV、10kV、35kV等多种规格和用途的产品供用户选择。

◆结构特点和安装尺寸:



本产品结构采用四星形接法,过电压保护器A、B、C、D分别采高压电缆引线,大大缩小了相间距离。由于采用对称结构,其中任意三个可分别接A、B、C三相,另一相接地。


6~35kV 接线图

◆用途:



主要用于电厂和工厂用电系统,保护变压器开关、母线、电动机、发电机、线路、电容器组等电器设备,限制大气过电压和操作过电压,对电器设备起到可靠的保护作用。

◆过电压保护器主要参数:[无W为户内型,W为户外型]



产品型号

保护对象
额定电压
kV
(有效值)

保护器
额定电压
kV
(有效值)

标称放
电电流
下残压
kV

2ms方波
冲击电流
耐受
A

保护对象

图号

TBP-0.5

0.38

0.5







加油站、电气设备

1

TBP-A-3.8F

3.15

3.8

9.5

200

电动机

2

TBP-A-7.6F

6.3

7.6

25

200

TBP-A-12.7F

10.5

12.7

41.5

200

TBP-B-7.6F

6

7.6

25

400

发电机、变
压器、母线、
开关、线路

TBP-B-12.7F

10

12.7

41.5

400

TBP-B-42F/200

35

42

160

400



TBP-B-42F/400WE

35

42

160

400

3

TBP-C-3.8F

3

3.8

9.5

400

电容器

2

TBP-C-7.6F

6

7.6

27

400

TBP-C-12.7F

10

12.7

45

400

TBP-C-42F/200

35

42

150

400



TBP-C-42F/400WE

35

42

150

400

3

TBP-O-4.6F

6.3

4.6

9.5

200

电机中性点

2

TBP-O-7.6F

10.5

7.6

25

200



◆接线方式:



产品标有符“ ”号单元接地线,其余三相分别接被保护电气设备的A、B、C即可。

◆预防及检验:



在投入运行前或使用五年后,应做预防性试验,试验分别在相—相,相—地每两单元之间进行,检验项目及方法如下:
  a) 做试验时应从电器设备中拆除过电压保护器。
  b) 直流1mA参考电压:在过电压保护器两端施加直流电压(直流电压的脉动部分不大于±
    1.5%),待流过过电压保护器的电流稳定于1mA后,读出的电压数值不得小于说明书中规
    定值。
  c) 泄漏电流测量:在过电压保护器在任意两端施加0.75倍直流1mA参考电压(直流电压的脉
    动部分不大于±1.5%),流过过电压保护器的电流不大于50μA。
  d) 无间隙过电压保护器不允许做工频放电电压试验。

◆用户须知:



1、订货时请按标准写清型号,如有特殊要求,请在订货合同中详细提出。
2、产品自发货之是起,两年内因质量问题而不能使用,我公司负责更换或修理。

尺寸图
