本文主要介绍安防系统防雷与接地设计的几点参考建议。

　　1)防直击雷。安防系统室外摄像机及其立杆，要设置在独立避雷针有效保护范围内，又尽可能地远离避雷针。摄像机不能安装在避雷针体上，摄像机立杆不要做成避雷针方式，摄像机要与立杆绝缘，千万不要接大地，正确方式如图所示。

▲

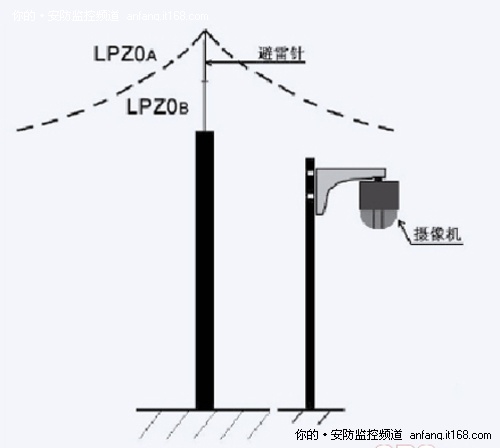

　　避雷针与立杆分离设计示意图

　　2)安防系统前端摄像机都必须和大地绝缘。防感应雷应选用防雷器，有的防雷器有接大地点，但不能把前端视频信号地(摄像机外壳，BNC外壳，视频线屏蔽层)接地。“视频信号地”常态下必须与大地绝缘。但要注意这里面还可能有“瞬态多点接地”隐患问题。

　　3)不管考虑防雷、防干扰、防静电，安防系统前端都不应直接接大地，即：不允许系统中存在“地环路”。安防系统接地设计原则是“单点接地”，系统只能有一个接大地点：系统主机接大地，这是安全接地，也用于泄放系统静电。

　　4)系统摄像机也必须和钢结构建筑物，金属吊顶天花板，线槽，电梯轿厢等保持绝缘。
