一、概述

　　雷电是自然界一种常见的放电现象。自然界每年都有几百万次闪电，每年雷击造成的人员伤亡和财产损失，仅次于水灾而大于其它任何灾害。　　
雷电灾害所涉及的范围几乎遍布各行各业。尤以大规模集成电路为核心组件的测量、监控、保护、通信、计算机网络等先进电子设备广泛运用的电力、航空、国防、通信、广电、金融、交通、石化、医疗以及其它现代生活的各个领域，以大型CMOS集成元件组成的这些电子设备普遍存在着对暂态过电压、过电流耐受能力较弱的缺点，暂态过电压很可能造成电子设备产生误操作，从而造成更大的经济损失和社会影响。尤其地处山区野外的高速公路、水电厂、污水处理厂极易遭受雷击过电压的侵害。它们的共同特点是点多、面广，设备分布战线长，旷野区域往往有突出的设备点，电力线路往往要翻山越岭，传输和控制线路往往经常穿越复杂的地质层面，这些都是易遭直接雷击或感应过电压的薄弱点。　　
防雷是一个很复杂的问题，不可能依靠一、二种先进的防雷设备和防雷措施就能完全消除雷击过电压和感应过电压的影响，必须针对雷害入侵途径，对各类可能产生雷击的因素进行排除，采用综合防治——均压、屏蔽、分流、接地、保护（包括安装先进的防雷产品、过电压保护器、浪涌保护器），才能将雷害减少到最低限度。

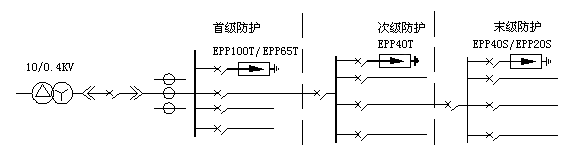

1、电源线路过电压保护示意图

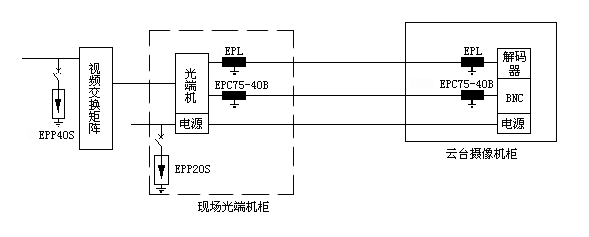

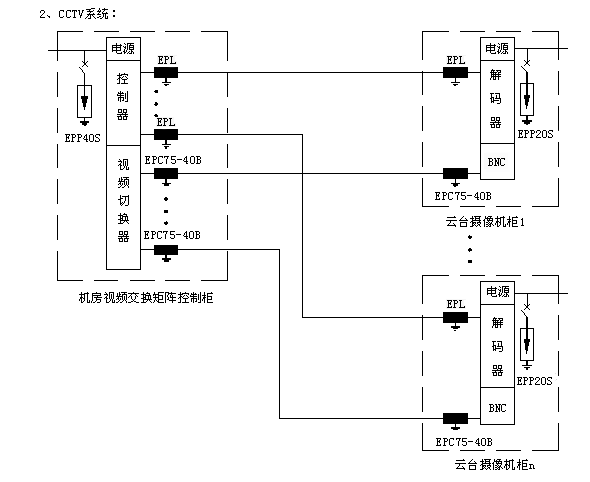

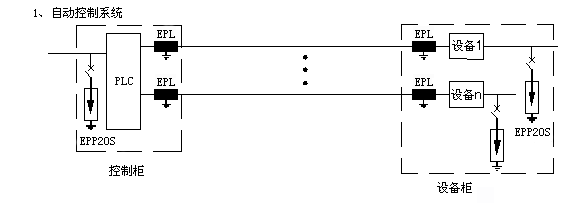

2、信号线路过电压保护示意图

二、易龙防雷设施总配置表

序号	防雷产品保护对象	防雷产品型号名称	防雷产品应用描述
一	直击雷防护
1	提前放电避雷针	EPE避雷针 TA-1避雷针	重要设施或价值高昂的设备
2	预放电型避雷针	EPE-3000、EPE-4500、EPE-6000 TA-1避雷针、TA-2避雷针、TA-3避雷针	重要设施或价值高昂的设备
3	独立避雷针	EPA-1、EPA-2、EPA-3优化避雷针	外场摄像机立柱顶
二	感应过电压防护
（一）	电源线路防护
1	电源首级防护	EPP100T 三相电源过电压保护器	变压器低压侧，强雷区
2	电源首级防护	EPP65T 三相电源过电压保护器	变压器低压侧或总配电屏
3	电源次级防护	EPP40T 三相电源过电压保护器	分配电箱
4	电源次级防护	EPP40S 单相电源过电压保护器	分配电箱
5	电源末级防护	EPP40T 或EPP20T 三相电源过电压保护器	三相设备侧
6	电源末级防护	EPP40S 或EPP20S 单相电源过电压保护器	单相设备侧
（二）	信号线路防护
1	模拟信号避雷器	EPL-12电涌保护器	4~20mA模拟量
2	控制信号避雷器	EPL-12电涌保护器	RS485控制线
3	数据信号避雷器	EPL-24电涌保护器	24V数据线
4	音频信号避雷器	EPL-48电涌保护器	48V音频线
5	音频信号避雷器	EPL-120电涌保护器	专线MODEM
6	音频信号避雷器	EPRJ11-120电涌保护器	MODEM，RJ11接口
7	音频信号避雷器	EPRJ11-48电涌保护器	DDN专线，48V
8	音频信号避雷器	EPRJ11-24电涌保护器	DDN专线，24V
9	网络信号避雷器	EPRJ45-5电涌保护器	HUB/RJ45接口
10	视频信号避雷器	EPC75-40B电涌保护器	75Ω/BNC接口
11	高频信号避雷器	EPC75-2000F防雷器	75Ω/F接口，0~2000MHz
12	高频信号避雷器	EPC50-2000B防雷器	50Ω/BNC接口，0~2000MHz
13	高频信号避雷器	EPC50-2000N防雷器	50Ω/N接口，0~2000MHz
三	接地装置
1	接地极		GB50057-94

三、易龙防雷产品性能指标

1、直击雷防护——TA提前放电型避雷针(TA系列避雷针)
—— EPE提前放电型避雷针(EPE系列避雷针)

预放电时间≥30μs（30μs，45μs，60μs），即优先引雷入地；
相同的安装高度下，比普通避雷针的保护半径大数倍；
由三种系统所组成，双重瞬间放电装置，无老化，免维护。

2、电源过电压保护器

首级防护：EPP65T/EPP80T/EPP100T三相电源过电压保护器

最大放电电流：单模块65~100kA（8/20μs）
最大持续耐压：单模块440Vrms（有效值）
保护电压/测试电流：2.0kV
响应时间：25ns
安装方式：模块化结构，标准导轨安装
告警方式：有变色窗口，可视告警

次级防护：EPP40T/EPP65T三相电源过电压保护器

最大放电电流：单模块40~65kA（8/20μs）
最大持续耐压：单模块440Vrms（有效值）
保护电压/测试电流：1.8kV~2.0kV
响应时间：25ns
安装方式：模块化结构，标准导轨安装
告警方式：有变色窗口，可视告警

末级防护：EPP20S/EPP40S单相电源过电压保护器

最大放电电流：单模块20~40kA（8/20μs）
最大持续耐压：单模块275V~440Vrms（有效值）
保护电压/测试电流：1.2V~1.8kV
响应时间：25ns
安装方式：模块化结构，标准导轨安装
告警方式：有变色窗口（或指示灯），可视告警

3、信号过电压保护器

双绞线信号过电压保护器：EPL系列

最大放电电流：单线10kA（8/20μs）
静态门槛电压：1.5Un（额定工作电压）
动态电压（1Kv/μs）：2Un（额定工作电压）
频宽：2MHz
安装方式：模块化结构，标准导轨安装

网络信号过电压保护器——EPRJ45-5

额定电压：5V
最大放电电流：500A（8/20μs）
动态电压（1Kv/μs）：10V
响应时间：1ns
频宽：100MHz
结构：屏蔽金属铝，RJ45接口

视频信号过电压保护器——EPC75-40B

额定电压：5V
静态门槛电压：9V
动态电压（1Kv/μs）：16V
最大放电电流：10kA（8/20μs）
频宽：40MHz
结构：屏蔽金属铝，BNC接口，阻抗75Ω

音频信号过电压保护器：EPRJ11-120

额定电压：120V
最大放电电流：3kA（8/20μs）
静态门槛电压：200V
动态电压（1Kv/μs）：300V
频宽：2MHz
结构：屏蔽金属铝，RJ11接口

音频信号过电压保护器：EPL-120

额定电压：120V
最大放电电流：10kA（8/20μs）
静态门槛电压：200V
动态电压（1Kv/μs）：300V
频宽：2MHz
安装方式：模块化结构，标准导轨安装

高频信号避雷器：EPC50-2000B

额定电压：230V
最大放电电流：20kA（8/20μs）
频宽：0~2000MHz
功率：<300w
动态电压（1Kv/μs）：600V
插损：<0.3dB
结构：屏蔽金属，BNC接口，阻抗50Ω

EPRJ/EPC集中安装式信号防雷器

品质齐全，配备不同的产品，不同志接口。
残压低，衰减小（≤0.5dB）。
高传输速度10-1000Mbps。
安装方便、通流容量大。
集中式防护（1-24路任意要求）。

摄像机多功能防雷箱

是专门为视频设备而设计的。
三合一视频防雷箱由视频信号避雷器、解码器控制信号避雷器和电源避雷器组成。
二合一视频防雷器由视频信号避雷器和电源避雷器组成，全模块式组合，便于维护。

EPRJ45-5/1000M网络信号避雷器

专门为ETHRNET网络设计的专用过电压保护器。
用于服务器、工作站、HUB的RJ45接口保护。
输入/输出采用RJ45公/母接头，连接方便，安装简单。
反应快，残压低，传输信号频率可达到1000MHZ、保护性能好。
EPRJ45系列信号避雷器均符合98IEC61643-2DRAFT和GA173-2002标准。

EPJ高效接地装置系列

在同等地质条件下，可降低接地电阻30%-50%。。
减少开挖地面积60%，降低工程造价40%。特别适用于城区通讯设备的工作接地和保护接地。
运输方便。
安装灵活，快捷，施工简便。
