一、方案说明：
1、防直击雷：避雷针应架设在铁塔顶部以保护天线和机房顶部不受直击雷击，避雷针应通过独立的引下线直接接入地网。
2、外线进入楼房的第一级应采用WL4L1-120SJ大通流量电源避雷箱加以保护，第二、三级防雷可分别采用WL4L8-80KA/WL2L8-40KA模块式电源电涌保护器。
3、从机房至天线的同轴电缆应从铁塔中间隔引下，在下部外护层接地，可减少同轴电缆内导体上感应电流强度。
4、天馈电涌保护器（WL-TK2000）接在机房内走线架上，通过跳线串接入收发机；天馈电涌保护器的接地应接入机房汇流排。
5、接地采用联合接地方法，地阻应小于1欧，机房内所有的电涌保护器接地接入汇流排或均压环。

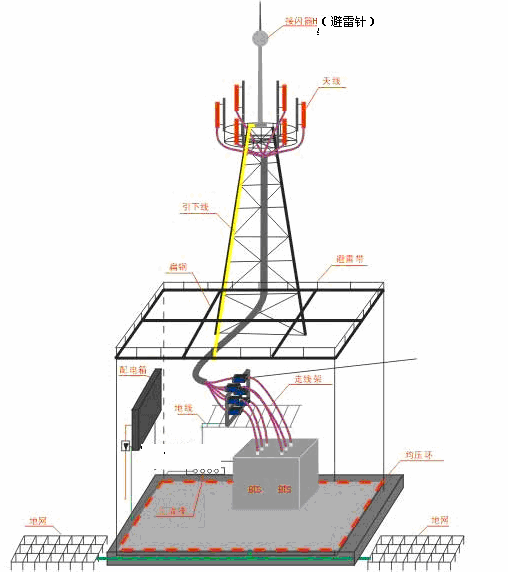

二、系统示意图：
